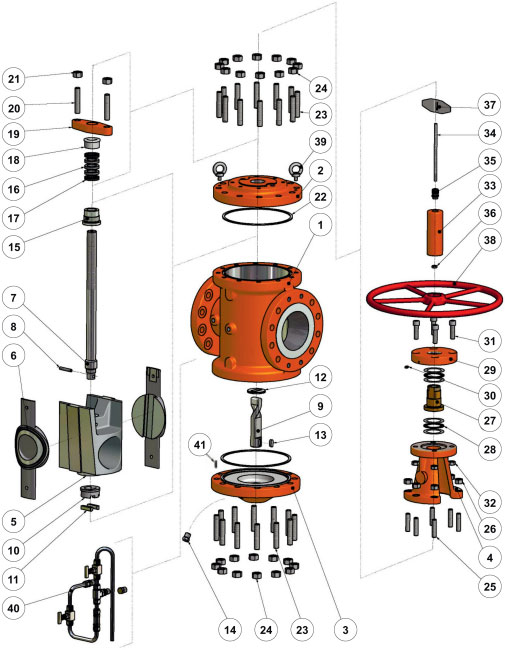

Кран DBBV в разобранном виде

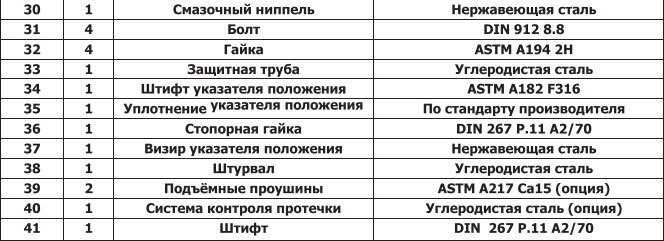

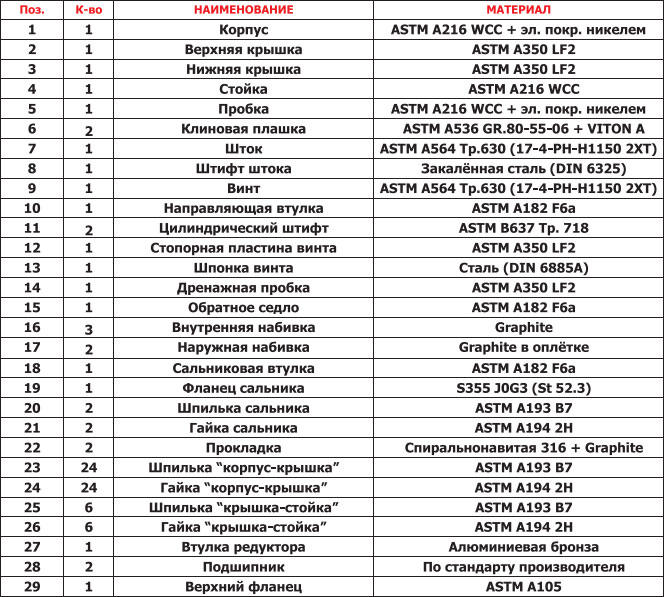

Основные части и материалы крана DBBV в стандартном исполнении

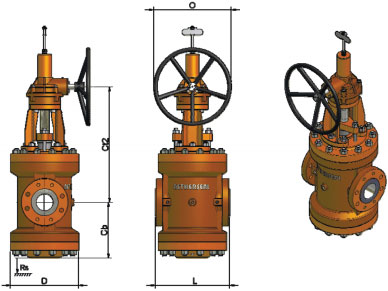

Габаритные размеры крана DBBV с ручным управлением

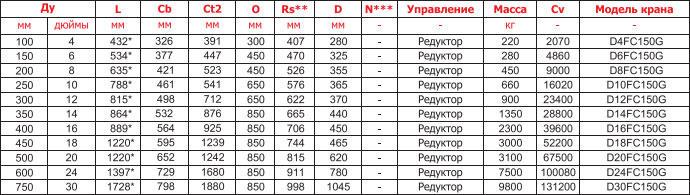

Класс ANSI 150 полнопроходные

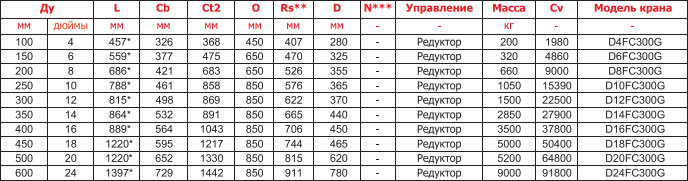

Класс ANSI 300 полнопроходные

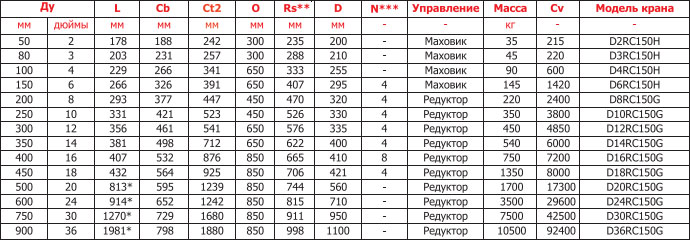

Класс ANSI 150 с зауженным проходом

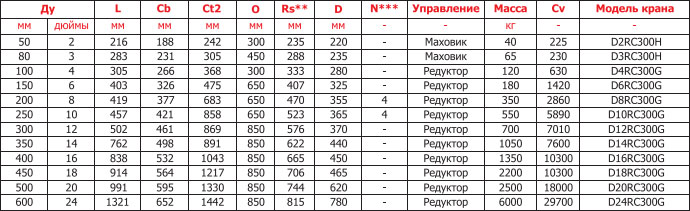

Класс ANSI 300 с зауженным проходом

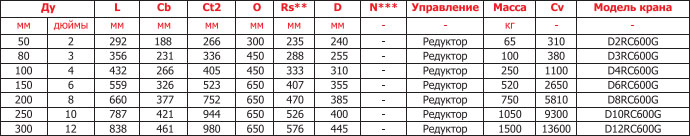

Класс ANSI 600 с зауженным проходом

Схема работы крана DBBV

1. КРАН DBBV В ПОЛОЖЕНИИ “ОТКРЫТО”.

Кран полностью открыт и пробка не находится в контакте с уплотнительными поверхностями корпуса. Плашки с мягкими вулканизированными поверхностями не подвергаются воздействию потока рабочей среды.

2. КРАН DBBV НАЧИНАЕТ ЗАКРЫВАТЬСЯ.

Пробка вместе с плашками начинает совершать вращение на 90 градусов. Во время этого движения отсутствует какой-либо контакт между плашками и уплотнительными поверхностями корпуса.

В момент окончания поворота пробки совместно с плашками, когда мягкие уплотнения плашки находятся строго напротив уплотнительных поверхностей корпуса, пробка начинает разжимать плашки и они начинают перемещаться строго перпендикулярно к уплотнительным поверхностям корпуса. Узел пробка / плашки удерживается в центре корпуса верхней и нижней втулками.

3. КРАН DBBV В ПОЛОЖЕНИИ “ЗАКРЫТО”.

Кран полностью закрыт. Мягкие уплотнения плашек прижаты к уплотнительным поверхностям корпуса, которые стандартно покрываются никелем электролизным способом с обеих сторон крана. Конструкция плашек предотвращает от повреждения мягкие уплотнения вследствие повышенного момента со стороны привода.Функция двухсторонней отсечки и контроля протечки может быть реализована путём открытия сливного клапана.

4. КРАН DBBV НАЧИНАЕТ ОТКРЫВАТЬСЯ.

Кран начинает открываться. Пробка движется вверх, отводя плашки от сёдел корпуса за счёт направляющих, выполненных по типу “ласточкин хвост”. Плашки отжимаются до того, как начинают вращаться вместе с пробкой.
Дальнейшая схема работы крана происходит в обратном порядке.

Системы контроля протечки крана DBBV

Когда кран Nether Seal DBBV находится в закрытом положении давление в полости корпуса крана может возрасти вследствие термического расширения рабочей среды, что способно привести к возникновению опасной ситуации. Системы контроля протечки, выполняя также функции предохранительных устройств, позволяют сбросить избыточное давление, тем самым предотвращая разрушение крана и, как следствие, утечку рабочей среды, а также и произвести контроль протечки в затворе. Кран DBBV всегда должен контролироваться на протечку только в закрытом положении. Компания Nether Seal предлагает различные варианты исполнения данных систем для различных условий эксплуатации. Стандартное присоединение систем - 1/2” NPT; по запросу возможны другие варианты присоединения.

MBV (MANUAL BLEED VALVE) - КОНТРОЛЬ ПРОТЕЧКИ ВРУЧНУЮ

Это наиболее простая и привлекательная с экономической точки зрения система контроля протечки, позволяющая производить сброс избыточного давления из полости корпуса крана и контролировать протечку в затворе. Ручной перепускной клапан устанавливается на корпусе и позволяет осуществлять дренаж полости корпуса в безнапорную линию.
Предупреждение: Когда спускной клапан находится в закрытом положении термическое расширение рабочей среды может вызвать увеличение момента, необходимого для управления краном, либо даже его разрушение и, как следствие утечку среды.

MBTR (MANUAL BLEED VALVE WITH THERMAL RELIEF) - КОНТРОЛЬ ПРОТЕЧКИ ВРУЧНУЮ С СИСТЕМОЙ ТЕРМОСБРОСА

Данная система применятся наиболее часто. Она основана на автоматическом сбросе избыточного давления по направлению стороны высокого давления крана DBBV в случае, если перепад давления достигает 25 psi (1,7 бар). Кроме того, проверка герметичности в затворе может быть произведена при помощи ручного перепускного клапана. Система MBTR представляет собой сочетание двух запорного и перепускного клапанов и одного предохранительного клапана, настроенного на давление 25 psi (1,7 бар). Система функционирует, когда перепускной клапан закрыт, а запорный клапан открыт.

ABB (AUTOMATIC BODY BLEED) - АВТОМАТИЧЕСКИЙ СБРОС ДАВЛЕНИЯ ИЗ КОРПУСА

Система ABB, представляющая из себя механическое устройство, автоматически приводится в действие штоком крана при его закрытом положении. То есть, в момент закрытия крана DBBV система АВВ открывается и производит сброс жидкости или газа через перепускной клапан, который может быть соединён с безнапорной линией. Система поставляется с запорным игольчатым вентилем

Вариантами исполнения всех систем контроля протечки кранов DBBV могут являться наличие запирающих устройств на перепускных и запорных клапанах и различных типов манометров.
