SVI II AP - это надежный и высокопроизводительный цифровой позиционер нового поколения с возможностями дистанционной коммуникации и диагностики.
SVI II AP обеспечивает надежную работу регулирующих клапанов и при этом отличается исключительной простотой процессов настройки и ввода в эксплуатацию. Устройство оснащено уникальным бесконтактным датчиком хода, обеспечивающим точность позиционирования и бесперебойную работу.
Пневматический контур SVI II AP представляет собой двухступенчатую усилительную систему, долговечность которой достигается благодаря изготовлению деталей, контактирующих с измеряемой средой, из нержавеющей стали.
Искробезопасное, взрывобезопасное и огнестойкое исполнение является стандартным. В версии для интенсивного потока предусмотрен коэффициент расхода воздуха регулирующего клапана.
Некоторые варианты поставки SVI II AP включают в себя конструкцию для морского использования, локальный ЖК-дисплей с кнопками для калибровки на месте эксплуатации, позиционный датчик, дискретные выводы, механизм двустороннего действия (недоступно для версии для интенсивного потока) и устанавливаемое дистанционно устройство позиционирования. В цифровом клапанном позиционере SVI II AP применены технологии HART eDDL и FDT-DTM, которые поддерживают взаимозаменяемость компонентов, производимых ведущими поставщиками систем управления.
Основные технические характеристики
| Конструкция | Цифровой, модульной конструкции, с датчиком Холла |
| Сигнал | 4...20 мА + HART |
| Действие | Прямое |
| Давление питания | 1,4...6,9 кгс/см2 |
| Окрущающая температура | От минус 55 до 85 °С Чтение с дисплея LCD затруднено при температурах ниже -10 °С, дисплей отключается электроникой прибора при температурах ниже -15 °С |
| Материал корпуса | Алюминий с эпоксидным покрытием; Нержавеющая сталь |
| Маркировка взровозащиты | 0ExiaIICT4...T6 , 1ExdmIIBT4…T6/H2 |
| Степень защиты оболочки | IP66 |
| Присоединения | Пневматическое 1/4" NPT; Электрическое 1/2" NPT |
| Характеристика регулирования | Линейная; Равнопроцентная; Прозвольная по 10 точкам |

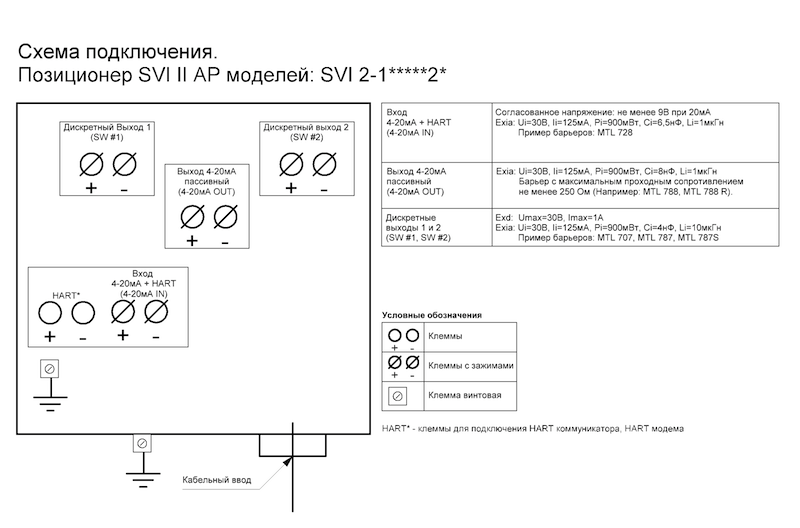

| Основные опции | С дисплеем и кнопками С датчиком положения 4-20 мА и двумя дискретными выходами, которые могут использоваться как конечные выключатели С корпусом из нержавеющей стали для агрессивной окружающей атмосферы С удаленным датчиком положения Тест «частичного закрытия» С датчиком давления на выходе |
Отличительные особенности
- Очень малое время отклика, менее 150 мс
- Низкое энергопотребление (согласованное напряжение 9В)
- Возможность интеграции в систему управления
- Онлайн мониторинг, расширенная диагностика (график зависимости положения клапана от давления в приводе), накопительная диагностика
- Защита от воздействия сильных вибраций
- Бесконтактное магнитное (с использованием эффекта Холла) считывание положения плунжера
