Приборы серии 496 предназначены для указания положения по ходу плунжера регулирующей, запорной и отсечной арматуры, на которой они установлены. Индикация может быть как в крайних положениях (при помощи микровыключателей или детекторов) так и непрерывной (потенциометром или электронно-оптическим устройством). Обе функции, индикация крайних положений и непрерывная, могут быть совмещены.
Эти приборы могут быть установлены как на поворотные, так и на подъемные клапаны. Корпус и крышка изготавливаются из анодированного алюминия с эпоксидным покрытием. Уплотнительные кольца круглого сечения между корпусом и крышкой, а также на оси делают эти приборы взрывозащищенными и устойчивыми к воздействию пыли и влаги. Без деталей из меди и медных сплавов в контакте с атмосферой.
Основные технические данные
| Ход | максимальный угол поворота 90°; линейный ход от 12 до 102 мм посредством рычажной передачи (при заказе прибора должна быть указана величина угла поворота или линейного хода) |
| Рабочая температура | -40...+74 °С или -40...+81 °С или -50...+74 °С для Ex ia исполнения -25...+85 °С или -40...+85 °С или -50...+85 °С для Ex d исполнения |
| Взрывозащита | 1ЕхdIIСТ5-T6 |
| Пылевлагозащита | IP65 в соответствии с ГОСТ 14254 |
| Искробезопасность | 0ExiallCT4-T6 |

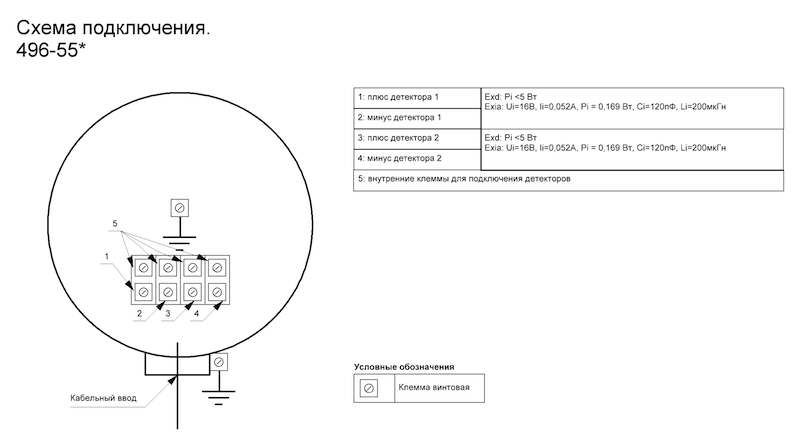

| Детектор | изменение магнитного потока при помощи осциллятора и усилителя приводит в действие силовое реле, расположенное вне опасной зоны. Могут использоваться один или два детектора |
| Параметры | определяются выбранным силовым реле, не поставляемым вместе с прибором |
| Присоединение | присоединение — внутренняя резьба 3/4" NPT |
| Характеристики | гистерезис в % от шкалы. Для поворотных клапанов — 1,5 %. Для подъемных клапанов 3 % при ходе 25 мм, 1,5 % при ходе 50 мм или 100 мм |
