Приборы серии 496 предназначены для указания положения по ходу плунжера регулирующей, запорной и отсечной арматуры, на которой они установлены. Индикация может быть как в крайних положениях (при помощи микровыключателей или детекторов) так и непрерывной (потенциометром или электронно-оптическим устройством). Обе функции, индикация крайних положений и непрерывная, могут быть совмещены.
Эти приборы могут быть установлены как на поворотные, так и на подъемные клапаны. Корпус и крышка изготавливаются из анодированного алюминия с эпоксидным покрытием. Уплотнительные кольца круглого сечения между корпусом и крышкой, а также на оси делают эти приборы взрывозащищенными и устойчивыми к воздействию пыли и влаги. Без деталей из меди и медных сплавов в контакте с атмосферой.
Основные технические данные
| Ход | максимальный угол поворота 90°; линейный ход 102 мм посредством рычажной передачи (при заказе прибора должна быть указана величина угла поворота или линейного хода) |
| Рабочая температура | -55...+80 °С для Ex ia исполнения -55...+80 °С или -55...+85 °С для Ex d исполнения |
| Взрывозащита | 1ЕхdIIСТ5-T6 |
| Пылевлагозащита | IP65 в соответствии с ГОСТ 14254 |
| Искробезопасность | 0ExiallCT4-T6 |
| Электрические данные | микровыключатели: однополюсные, двухходовые, мгновенного действия с посеребренными контактами, индивидуально управляемые настраиваемым кулачком. Могут использоваться один или два микровыключателя |
| Присоединение | присоединение — внутренняя резьба 3/4" NPT |
| Характеристики | гистерезис в % от шкалы. Для поворотных клапанов — 1,5 %. Для подъемных клапанов 4% при ходе 12 мм, 3 % при ходе 25 мм, 1,5 % при ходе 50 мм или 100 мм |

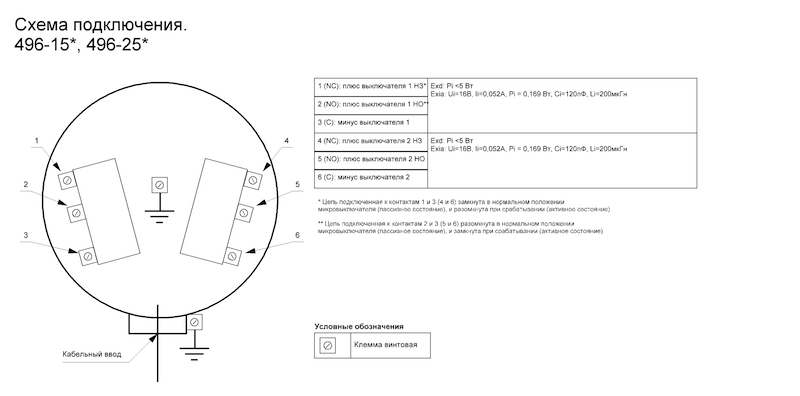

Схема выключателя
1 — общая клемма;
2 — нормально закрытая клемма;
3 — нормально открытая клемма.
Параметры применения
| Макс. ток, А | Напряжение, В | Тип контура |
| 0,24 | 110/125 220 пост. |
с активным сопротивлением |
| 1,2 | 24/30 пост. | с активным сопротивлением |
| 1 | 48 пост. | с активным сопротивлением |
| 0,018 | 110/125 220 пост. |
индуктивная цепь |
| 0,6 | 24/30 пост. | индуктивная цепь |
| 0,5 | 48 пост. | индуктивная цепь |
| 15 | 250 (2) перем. | индуктивная цепь |
