Электропневматические преобразователи модели 8007 превращают сигнал постоянного тока в пропорциональный пневматический сигнал в диапазоне 207...1035 мбар (3...15 фунтов на кв. дюйм) или 414...2070 мбар (6...30 фунтов на кв. дюйм) по выбору. Их действие основано на принципе баланса сил.
Сигнал от прибора модели 8007 может быть использован пневматическим позиционером или питающим реле типа объемного бустера.
Преобразователи могут быть как прямого, так и обратного действия. Все, что необходимо для изменения направления действия — это реверсировать в клеммной коробке присоединения проводов, подводящих управляющий сигнал. Установочное положение преобразователей может быть любым, это не влияет на их работу; кроме того, они не чувствительны к радиоволнам.
Корпус
Монтажная плата позволяет устанавливать преобразователи на стойки исполнительных механизмов. Существуют пылевлагозащищенные модели для невзрывоопасных окружающих условий: IP55.
Модели для взрывозащищенных окружающих условий
| Оборудование во взрывозащищенной оболочке | Еех d II В + Н2Т6 (окр. температура до 70 °С) Еех d II В + Н2Т5 (окр. температура до 80 °С) |
| Оборудование для искробезопасных цепей | Еех ia II С Т6 (окр. температура до 40 °С) * Еех ia II С Т4 (окр. температура до 80 °С) * сигнал 4...20 мА, импеданс 216 Ом * |
| * По заказу степень защиты IP 55; стандартная степень защиты — IP 54. |
|
Адаптация к тропическим условиям
Обеспечивается защита преобразователя от воздействия сырости, т.е. грибков и микроорганизмов.
Опора коромысла
Коромысло установлено в шарнирах без трения посредством двух гибких опор из бериллиевой бронзы.
Сопло
Конструкция обеспечивает полное отсутствие влияния вибрации на чувствительность преобразователя.

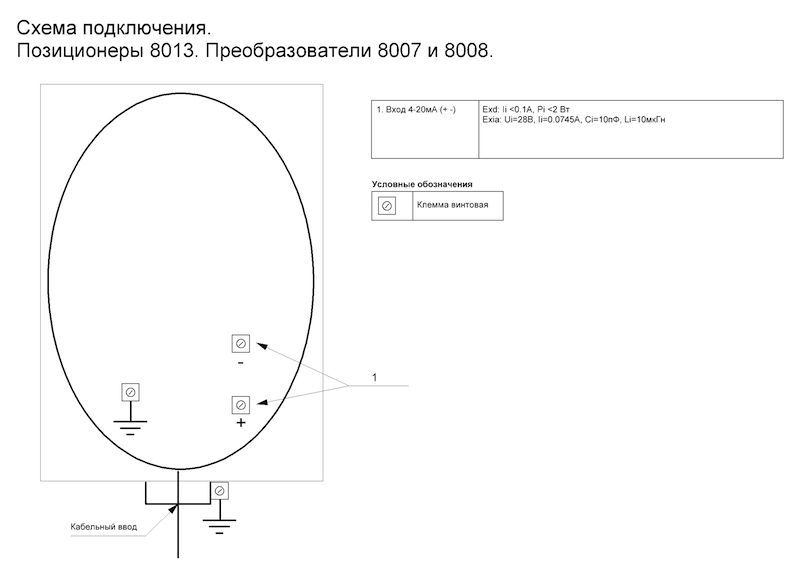

Электрическая схема

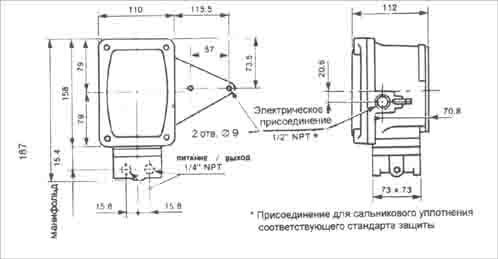

Входная схема преобразователей 8007 может быть адаптирована для восприятия сигналов постоянного тока от большинства электрических контроллеров. Провода вводятся в оболочку через резьбовые отверстия 1/2" NPT. Это присоединение пригодно для сальниковых уплотнений соответствующих стандартов защиты. Обмотка изолирована эпоксидной смолой.
Любые изменения управляющего входного сигнала через обмотку влияют на зазор между заслонкой и соплом, в результате чего изменяется противодавление сопла. Это изменение давление способствует перемещению коромысла до тех пор, пока не будет достигнуто равновесие. Для преобразователя модели 8007 выходное давление равно давлению в контуре сопла.
При прямом действии любое увеличение входного сигнала приводит к увеличению давления воздуха на выходе. При обратном действии любое увеличение входного сигнала приводит к уменьшению давления воздуха на выходе.
Сопротивление стандартной схемы — 216 Ом для сигнала 4...20 мА постоянного тока. Некоторые модели могут быть адаптированы для восприятия большинства существующих в настоящее время сигналов — см. таблицу ниже.
| Входной управляющий сигнал, мА | Входное сорпотивление преобразователя, Ом |
| 1...5 | 2753 |
| 4...20 | 216 |
| 10...50 | 105 |
| другие | по заказу |
Соответствие давлений: давление питания: 1586 мбар (23 psi) — давление входного сигнала: 207...1035 мбар (3...15 psi).
Потребление воздуха: выходной сигнал: 207...1035 мбар — макс. потребление (устоявшийся режим): 0,3 Нм3/ч — макс. моментальный расход: 0,3 Нм3/ч.
Основные технические данные
| Рабочая температура | -50...+80 °С |
| Пневматические присоединения | 1/4" NPT |
| Эффект от изменения давления питания | для давления питания 1586 мбар: 0,75 % от выходной шкалы для изменения давления питания в 100 мбар |
| Гистерезис | 0,8 % от выходной шкалы |
| Чувствительность | 0,5 % от входной шкалы |
| Точность | ±1 % |
| Испытание на электрическую прочность | 500 В постоянного тока (в течение 1 минуты) |
| Масса | 3,5 кг |
Характеристика системы, состоящей из клапана, сальникового уплотнения, исполнительного механизма, преобразователя и фиттингов зависит от индивидуальных характеристик каждого компонента (консультируйтесь у Masoneilan).
